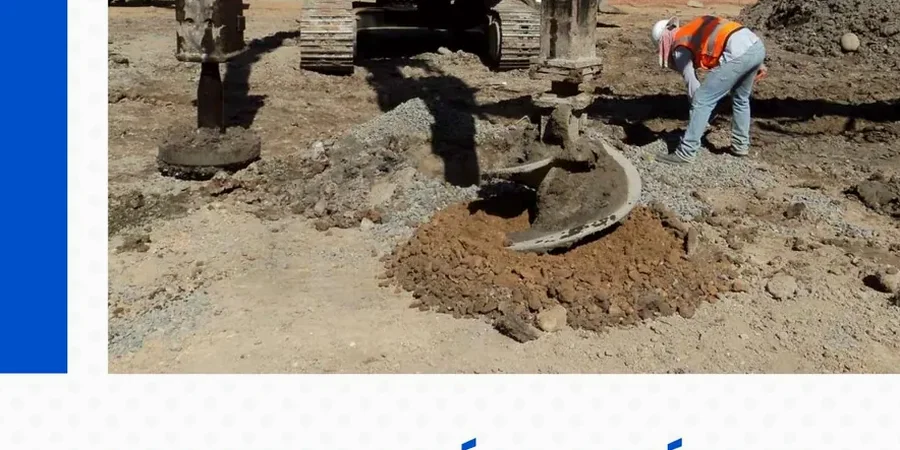

La aridez extrema y los depósitos aluviales cargados de sales del Valle de Copiapó plantean un desafío singular para la cimentación de cualquier estructura de envergadura. No basta con compactar; la presencia de sulfatos ataca al concreto y la actividad sísmica, con eventos como el terremoto de Vallenar de 1922 aún en la memoria geotécnica local, exige un mejoramiento de suelo que garantice estabilidad ante cargas cíclicas sin degradarse. Es aquí donde el diseño de columnas de grava se impone como la alternativa más robusta frente a las limitaciones del terreno natural. Cuando los sondajes SPT revelan arenas limpias con densidad relativa inferior al 40% y el nivel freático se encuentra a profundidades someras en el sector de Piedra Colgada, la vibrosustitución con grava limpia drena, densifica y transmite cargas a estratos competentes, eliminando el riesgo de asentamientos diferenciales que arruinarían cualquier proyecto comercial en el radio urbano de Copiapó.
En la cuenca de Copiapó, una columna de grava mal diseñada puede colapsar por disolución de sales antes de que la estructura entre en servicio; el control petrográfico del agregado es tan vital como el vibrado mismo.
Cómo trabajamos
Consideraciones locales
El desarrollo urbano de Copiapó, que se expandió aceleradamente tras el auge minero y la reconstrucción post-aluvión de 2015, ocupó terrenos de antiguos lechos de río y zonas de relleno no controlado. Esta historia constructiva ha dejado un pasivo geotécnico complejo: suelos con potencial de licuefacción ante un sismo cortical como el que podría generar la falla de Atacama, agravado por la presencia de sales solubles que cementan las partículas de forma aparente pero colapsan bajo saturación o vibración. La principal falla en el diseño de columnas de grava en este contexto es subestimar la agresividad química del terreno y no especificar un agregado pétreo inerte, lo que conduce a la degradación prematura de las columnas por ataque de sulfatos. Además, un diseño con factor de reemplazo insuficiente deja al suelo entre columnas sin la densificación lateral necesaria para resistir el incremento de presión de poros durante un sismo severo, generando asentamientos catastróficos que ninguna losa de fundación podría soportar sin agrietarse.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa técnica vigente
NCh 433 Of.1996 Mod. 2012 - Diseño sísmico de edificios, NCh 2369 Of.2003 - Diseño sísmico de estructuras e instalaciones industriales, ASTM D2488 - Descripción e identificación de suelos (procedimiento visual-manual), FHWA NHI-10-024 - Design and Construction of Stone Columns, ASTM D3966 - Método estándar para pruebas de carga lateral en pilotes y columnas de grava, NCh 3171 - Diseño geotécnico de fundaciones
Servicios técnicos vinculados
Diseño Geotécnico de Columnas de Grava por Vibrosustitución
Calculamos la malla óptima, el diámetro de columna y la energía de compactación necesaria para alcanzar la capacidad de carga objetivo. Incluye análisis de interacción suelo-columna bajo cargas estáticas y verificación ante licuefacción según el potencial sísmico de la cuenca de Copiapó.
Especificación de Agregados Pétreos para Ambientes Agresivos
Realizamos análisis petrográficos y químicos del agregado propuesto para garantizar su inercia frente al alto contenido de sulfatos y cloruros del suelo copiapino. Definimos curvas granulométricas que aseguren un drenaje eficiente sin migración de finos del terreno natural hacia el núcleo de la columna.
Control de Calidad y Pruebas de Recepción Post-Mejoramiento
Ejecutamos campañas de CPT, medición de asentamientos bajo placa de carga y eventuales pruebas cross-hole para verificar el módulo de deformación del conjunto suelo-columna. Entregamos un informe de conformidad que certifica el desempeño del mejoramiento ante la normativa chilena vigente.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelos de Copiapó se recomienda el diseño de columnas de grava en vez de una compactación dinámica superficial?
Se recomienda en depósitos de arenas limosas sueltas con nivel freático alto, típicos del lecho del río Copiapó, y en suelos con costras salinas cementadas superficiales. La vibrosustitución permite tratar profundidades superiores a 6 metros sin desestructurar la costra, algo que la compactación dinámica no puede lograr sin riesgo de colapso, especialmente en zonas con presencia de sulfatos donde se requiere drenaje vertical para controlar la presión de poros durante un sismo.
¿Cuál es el costo por metro lineal para el diseño e instalación de columnas de grava en la región de Atacama?
Para proyectos en Copiapó, el precio por metro lineal de columna de grava instalada y controlada, incluyendo el diseño específico y la certificación post-ejecución, se sitúa en un rango de $724.000 a $2.872.000 pesos chilenos. La variación depende crucialmente de la profundidad de tratamiento, la accesibilidad del equipo vibrador al sitio y el costo de transporte del agregado pétreo que cumpla con las especificaciones químicas para suelos salinos.
¿Cómo verifican que las columnas de grava mantengan su permeabilidad a largo plazo en Copiapó sin colmatarse con finos salinos?
Utilizamos un diseño de filtro invertido entre la grava gruesa del núcleo y el suelo natural, especificando curvas granulométricas que cumplan con los criterios de Terzaghi para evitar la migración de partículas finas. Además, realizamos pruebas de permeabilidad in situ post-instalación y recomendamos un monitoreo piezométrico durante las primeras temporadas de riego para confirmar que la función drenante de las columnas no se degrada por precipitación de sales.
¿Qué norma chilena regula el diseño sísmico de las estructuras cimentadas sobre un suelo mejorado con columnas de grava?
El diseño se rige por la NCh 433 Of.1996 Mod. 2012 para edificaciones y la NCh 2369 Of.2003 para instalaciones industriales. Para el análisis de licuefacción y la estimación de asentamientos post-sísmicos, complementamos con guías internacionales como la FHWA NHI-10-024 y los procedimientos de Seed e Idriss, adaptando los factores de reducción de resistencia cíclica al contexto sísmico de la falla de Atacama. Ver más.
