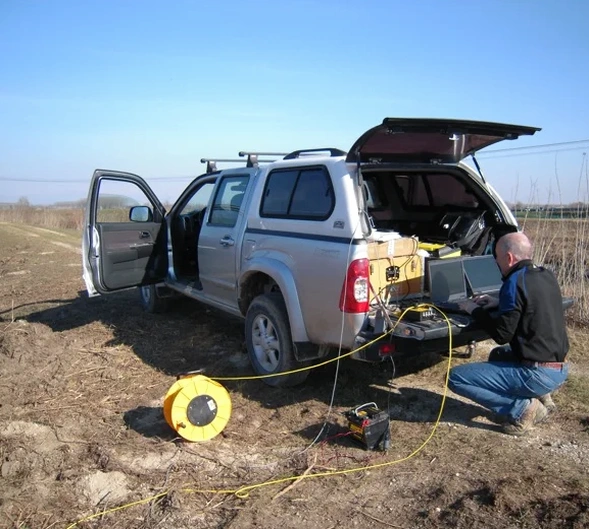

Copiapó se asienta a 395 metros de altitud sobre una cuenca aluvial compleja, donde los sedimentos del río Copiapó y las quebradas cordilleranas alternan capas de grava, arena y depósitos evaporíticos. En nuestra experiencia, esto genera un desafío: los perfiles de velocidad sísmica no son predecibles. La ciudad ha crecido hacia sectores como Paipote y Piedra Colgada, donde la intercalación de estratos rígidos y blandos puede ocultar anomalías. Por eso, la tomografía sísmica de refracción y reflexión es la herramienta que mejor resuelve esa ambigüedad. A diferencia de los métodos unidimensionales, este ensayo reconstruye una sección 2D del subsuelo, mostrando cómo varía la rigidez lateralmente. Para obra en Copiapó, donde la respuesta de sitio influye directamente en la demanda sísmica según NCh433, un perfil bidimensional de velocidad de onda P (Vp) y S (Vs) es fundamental. Cuando el proyecto requiere además correlatos directos, complementamos con ensayos triaxiales para validar parámetros de resistencia a partir de muestras obtenidas en puntos críticos del perfil tomográfico.
En la cuenca de Copiapó, la tomografía sísmica revela contrastes laterales que los métodos tradicionales simplemente no pueden detectar.
Cómo trabajamos
Consideraciones locales
La geología de Copiapó tiene un rasgo que preocupa en ingeniería: los depósitos evaporíticos del Miembro Margas de la Formación Copiapó, que afloran o subyacen a poca profundidad en sectores del centro y sur de la ciudad. Estas margas yesíferas se disuelven con el agua de riego o filtraciones de redes sanitarias, creando cavidades que pueden colapsar sin aviso. En 2015, problemas de subsidencia en algunas calles del casco histórico recordaron que el subsuelo copiapino no perdona los estudios incompletos. La tomografía sísmica de refracción y reflexión detecta esas anomalías como zonas de baja velocidad rodeadas por material más rígido, permitiendo ubicarlas antes de fundar. Sin esta información, una losa o una zapata sobre una cavidad oculta puede fallar de manera diferencial, incluso bajo cargas estáticas. Además, la actividad sísmica regional —con eventos históricos como el terremoto de Vallenar de 1922 (M8.5) que también afectó Copiapó— exige conocer la velocidad de onda de corte hasta el basamento sísmico, parámetro indispensable para cualquier análisis de respuesta de sitio.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Contenido en video
Normativa técnica vigente
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh3171 – Clasificación sísmica de suelos de fundación basada en perfiles de velocidad de onda de corte, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos
Servicios técnicos vinculados
Perfil tomográfico de refracción para fundaciones
Línea sísmica de 60 a 120 metros, con procesamiento de inversión tomográfica para obtener Vp y Vs. Ideal para clasificación sísmica de sitio en edificaciones de altura media en Copiapó, donde el basamento puede estar entre 20 y 50 metros.
Tomografía de reflexión somera (high-resolution)
Configuración con offset reducido y apilamiento CMP, para detectar interfaces a menos de 80 metros. Se aplica en zonas de Copiapó con sospecha de cavidades evaporíticas o contactos irregulares entre gravas y margas.
Tendidos combinados refracción + MASW
Adquisición simultánea de datos para tomografía de refracción y análisis multicanal de ondas superficiales. El perfil de Vs resultante se correlaciona con ensayos de penetración en puntos seleccionados, cumpliendo los requisitos de NCh3171 para perfiles de suelo tipo C, D y E.
Parámetros típicos
Preguntas comunes
¿En qué se diferencia la tomografía sísmica de un perfil MASW convencional en Copiapó?
El MASW entrega un perfil unidimensional de Vs debajo del arreglo, asumiendo capas horizontales. La tomografía sísmica reconstruye una sección 2D, mostrando variaciones laterales de velocidad. En Copiapó, donde las gravas aluviales pueden pasar lateralmente a margas yesíferas en pocos metros, esa información bidimensional es crítica para no sobredimensionar ni subestimar la rigidez del terreno bajo distintas partes de la fundación.
¿Cuánto cuesta un estudio de tomografía sísmica en Copiapó?
El rango de inversión para un perfil tomográfico de refracción/reflexión en Copiapó oscila entre $1.437.000 y $2.375.000, dependiendo de la longitud del tendido (usualmente 60 a 120 metros), la cantidad de puntos de disparo y si se requiere procesamiento adicional de ondas de corte con fuente horizontal. Este valor incluye la adquisición en terreno, el procesamiento con inversión iterativa y el informe interpretativo firmado por ingeniero responsable.
¿Qué profundidad alcanza un tendido sísmico en los suelos de Copiapó?
Con un tendido de 115 metros y fuente de impacto de 8 kg, la refracción tomográfica alcanza entre 30 y 40 metros en los suelos granulares típicos de Copiapó. La reflexión somera, procesando las llegadas posteriores, puede extender la imagen hasta 70 u 80 metros si las condiciones de relación señal/ruido son favorables. En zonas con caliche muy cementado en superficie, la profundidad de penetración de las ondas de corte puede reducirse, por lo que ajustamos la energía de la fuente según el perfil esperado.
